液壓直軌器技術性能

1.最大直軌力：750kN
2.活塞行程：70mm
3.空載效率：1.8mm/次
4.手柄作用力：300-400N
5.工作油型號：夏季 40# 機械油  春秋季 30# 機械油
6.質量：  a  鎖勾總成（以下簡稱鎖勾）45kg  b  機身架總成（以下簡稱機身架） 50kg

液壓直軌器用途及適用范圍

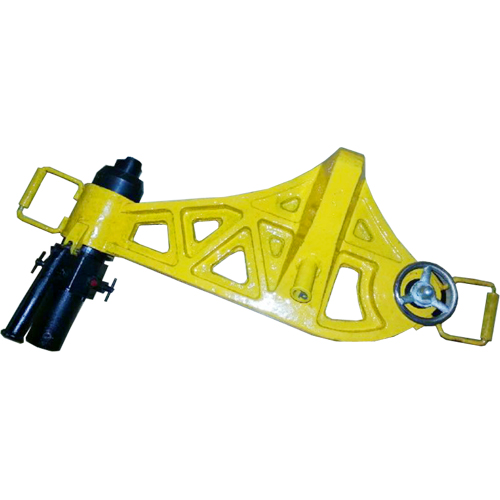

  YZ-750 型液壓直軌器是一種對線路上的鋼軌水平方向進行調直（或彎曲）的手動液壓專用工具。本機具有操作簡單，性能可靠、調直（或彎曲）鋼軌效果理想，應用范圍廣等優點。特別是對于60kg/m、75 kg/m兩種重軌，應用起來尤為方便，并能達到鋼軌橫斷面全面彎曲，絕對不能產生鋼軌扭曲變形，是養路機械化必不可少的一種新型手動液壓機具。

液壓直軌器構造及工作原理

  YZ – 型液壓直軌器由鎖勾總成和機身架總成兩部分組成。油缸總成，間隙調整裝置均是機身架總成中的一部分。
1. 油缸總成由油缸、活塞、密封圈、頂塊、安全閥、回油閥及備用回油閥組成。
2. 安全閥出公司前已調整好，用戶不得隨意調動。
3. 回油閥是通過回油閥螺桿頂緊，松開鋼球來達到完成回油閥的閉塞與開啟作用的。
4. 備用回油閥是在回油閥失靈后，應及時使用，平時操作不可使用。
5. 間隙調整裝置由頂塊C，手柄及限位螺釘組成。
6. 鋼軌的調直（或彎曲）是根據杠桿原理來實現的，原理圖如下：
A           B                    C
 (動力)  彎曲部分               支點
