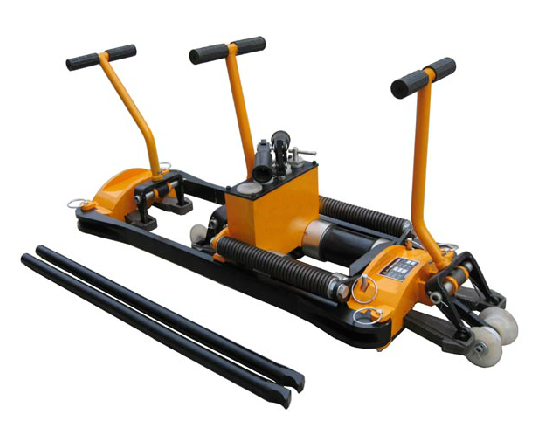

YFT-400D-Ⅱ型(雙向安全)液壓軌縫調整器是我廠在單向軌縫調整器基礎上研制的新產品，該機具完全具備單向液壓軌縫調整器的結構原理及特點外，另增設一套夾軌裝置，可根據現場需求雙向調整軌縫,又可分解單向調整軌縫。 結構、原理、安全裝置及主要技術參數使用方法與原AFT-400D液壓軌縫調整器完全相同。

一、結構及工作原理

        本機主要由手動液壓泵，液壓油缸，分離架，夾具體四部分組成。以液壓機械油為介質傳遞動力，手動操縱。夾軌采用楔鐵式夾軌方法，布局合理、結構緊湊、夾緊力大。
    本機具設有多項保證安全裝置
    ①夾軌楔鐵上設有撥動頭，必要時可先打開回油閥，同時用小撬棍頭，左右同時撥動夾軌楔鐵凸頭，可緩解楔鐵與鋼軌卡死現象。
    ②液壓泵部分設有卸荷閥，超負荷時可自動卸壓。
    ③左右液油缸設有限位溢流閥，可控制油缸行程超出額定行程后，自行溢流。起到延長機具使用壽命。（圖一）
    ④在主閥體一側設有旋轉式快速排油安全閥，當回油閥失靈時，用扳手逆時針旋轉閥體（端頭帶孔螺堵），使液壓系統快速卸荷。

二、主要技術參數

額 定 推 力      2×200KN
額 定 拉 力      2×200KN
工 作 壓 力      48～52Mpa
工作油缸直徑     Φ70mm
工作油缸行程     ≤110mm
空 載 效 率      ≥1.4mm
安全閥開啟壓力   52～54Mpa
油泵柱塞直徑     Φ16mm
手柄作用力矩     ≤460N.m
重        量     50kg （單向）   120kg（雙向）
