1、概述：

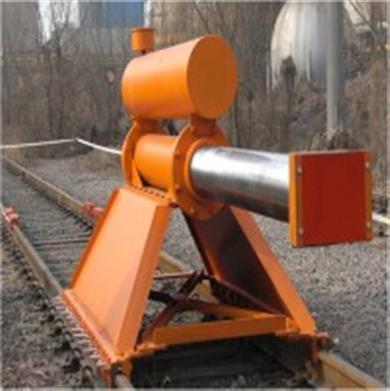

動車組液壓緩沖滑動擋車器是專為高速運行的動車組專門設計的新型液壓擋車器針對動車組的車鉤特點，設計了雙導向村防偏轉緩沖頭以保護車鉤的安全，同時又能在短距離內擋住溜逸車輛。該型擋車器為動車組專用防溜設備。

2、結構：

該型擋車器由液壓能耗緩沖系統、機械磨擦阻尼緩沖系統、緩沖頭橡膠彈簧緩沖系統、緩沖頭防偏轉導向機構，以及主體架部分組成。

3、工作原理：

該型擋車器的液壓系統，采用柱塞油缸，當溜逸車輛撞擊緩沖頭推動柱塞，擠壓液壓油通過直動式溢流閥時，在閥兩側產生19.5Mpa的壓力降，這是油缸對車輛的阻力為60000kg，吸收了48000kg/m的車輛動能。剩余的車輛動能被安裝于擋車器下端與鋼軌接觸的機械摩擦阻尼器所吸收。
4、主要技術指標：
4.1 液壓系統壓強19Mpa。
4.2 水平阻力60t。
4.3 制動力470400N/m。
4.4 磨擦阻尼器總阻力76.18t。
5、安裝技術條件：
5.1 軌距按標準軌距1435mm；如非標軌距特殊設計。
5.2 擋車器應安裝于線路終端鋼軌上在滑行距離內不能有魚尾板。
