一、主要用途

本系列溜槽堵塞保護裝置適用于檢測膠帶機運輸系統中的溜槽堵塞故障。當溜槽內開成堵塞時，檢測器將發出報警、振打或停機信號，防止由物料堵塞溜槽而造成的惡性事故。

二、型號定義

三、主要技術指標

四、使用條件

1． 海撥高度低于2000M；
2． 環境溫度：-35℃~+50℃；
3． 相對溫度：不大于95%；
4． 大氣壓力：80~110Kpa；
5． 工作位置：安裝在溜槽不受物料沖擊的側壁上。

五、結構特性及工作原理

1． LDM-G型溜槽堵塞檢測器
結構：LDM-G型溜槽檢測器采用門式結構，選用舌簧管作為接近式開關，將兩支舌管并排放在盒內用環氧樹脂灌封以增加可靠性。
原理：當物料在溜槽中造成堆堵時，堆積的物料必定推動檢測器上的活動門移動。活動門上的磁鋼向舌簧開關接近，舌簧開關在外磁場的作用下，簧片被磁化、并克服簧片的恢復力而動作，從而發出告警或停機信號，當溜槽堵塞故障排除后，活動門受壓簧的作用恢復原狀。
2．LDM-X型溜槽檢測器

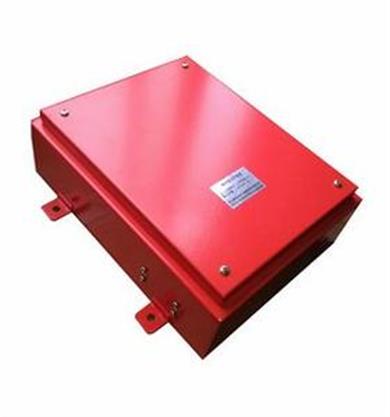

結構：LDM-X型溜槽檢測器也采用門式結構，具有壓簧自動復位功能，內部裝有JLXK1-111M型行程開關為密封防護式。兩種溜槽堵塞裝置外形相同區別于箱內選用開關不同。結構見圖。
原理：本裝置采用門式結構，彈簧復位，安裝在溜槽側壁。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出告警或停機信號。如將其接至振打器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。

六、安裝與接線

兩種型號產品外型尺寸相同，安裝方法一樣。
（一）   安裝方法
1． 在溜槽側壁一適當位置開260×260一方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門而發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。見圖
2． 用戶根據圖（3）所示尺寸自制一彎角件，焊接在溜槽側壁上。
3． 將本裝置用M10×25螺栓緊固在彎角件上即可。
（二）、安裝要領及注意事項
1． 本系列保護裝置可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜見圖（4）。
2． 本系列保護裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞檢測，發生堵塞時輸出停機信號。
（三）接線：由本保護裝置引出一條三芯電纜線，其中1、3為常閉接點，1、2為常開接點。用戶可參考圖（5）接線原理圖進行接線。

七、維護與使用

此裝置使用半年以后，要進行一次維護檢查，檢查緊固螺釘是否有松動、脫落現象、待擰緊后，再進行使用。同時要在門軸的軸套里涂以潤滑油，并清除積塵。
